连接线设备连接器选型太劳神,怎么办?

类别:行业动态日期:2021-01-07

5G、电动汽车、自动驾驶、物联网……这些新概念产品和应用正在渗透到我们生活的方方面面。为了在设计阶段,去验证方案是否能够达到设计要求,或者在产品使用中是否能够正常地工作,测试测量设备必不可少。而且,对于测试测量设备的要求,也在随着技术的进步而不断发展。

归纳起来,对于今天的测试测量设备来说,下面这些特性越来越重要:

1、高精度:更高的精度意味着更加精准的数据,这在以数据为燃料的智能时代尤为关键。

2、高速度:数据处理和传输速率的不断攀升,自然会要求测试测量设备的“速度”能够跟得上技术进步的节奏。

3、可靠性:在汽车、工业、航空航天等使用环境复杂,或是对于测试测量可靠性更为敏感的应用场合,测试测量设备必须足够牢靠以经得住考验。

4、小型化:从笨重的固定式设备向更加灵活的移动式、手持式等小型设备转变,这样的趋势同样在测试测量领域发生着。

5、可扩展:设备不仅要应对当下的测试测量要求,还要有能力应对未来平台的升级和技术的迭代,这就需要设备具有良好的可扩展性。

6、互操作性:在由多台设备构成的测试测量系统中,设备之间需要彼此方便地互连和兼容,以便数据的交互和共享。

这些发生在测试测量设备身上的新变化,其影响必然也会传导到上游的元器件中,对其提出新的要求。以连接器为例,为了适应当今测试测量设备发展的要求,连接器也要进化出新的特性和功能。

测试测量设备连接器的进化方向,具有几个明显的特征:

1、更高的互连性能:信号连接器会追求更高的数据传输速率;而电源连接器则会在载流、耐压能力等方面更为精进。而且随着性能的提升,也会带来新的挑战,比如当数据传输速率超过了一定的水平之后,信号完整性等就会成为绕不过去的课题。

2、更可靠的工作:在耐受机械外力、抵抗热冲击、避免EMI干扰、防止杂质侵入等方面,会要求连接器在材料、结构设计、电磁屏蔽、防水防尘设计上考虑更周全。

3、更高的连接密度:在不影响互连性能的基础上,尽可能减小连接器针脚间距、外壳宽度以及堆叠高度,以便在单位空间内最大限度地增加连接密度。

4、更丰富的产品组合:基于一个产品平台,形成完整和细分的产品系列,是连接器厂商普遍的策略,这样一方面可以快速适应日益扩大的应用范围,另一方面也有利于帮助用户平滑过渡和升级到新一代的产品。

     上述这些测试测量领域连接器的变化,在更好地满足新应用中的新需求的同时,也不可避免地给连接器选型带来了难题:一方面,需求的提升,需要开发者从更多的维度去综合考量一款产品,选型工作的负荷也会随着增加;另一方面,设备复杂性的增加,也使得连接器的品类和数量随之增加,而不同的行业、不同的应用场景,对于互连方案的要求也各异——这两个方面的挑战叠加在一起,就使得测试测量连接器的选型成了一件“劳神”的事情。

好消息是,为了帮助用户有效应对这一挑战,有实力的连接器厂商,往往会将适销对路的连接器产品整合在一起,打包成完整的解决方案提供客户。这样一来,大家在连接器选型时,视野会更聚焦,实操也会更便利。

比如TE Connectivity(以下简称TE)就精选出了线对板、板对板、输入/输出(I/O)、电源和视频(RF)5个门类的连接器产品,打包成一个“全家桶”,这对于面对内容繁复的“菜单”无从下手的困境,显然是一个解决的良方。

下面我们就一起来看看这套TE的“全家桶”中,究竟都有啥好东西。

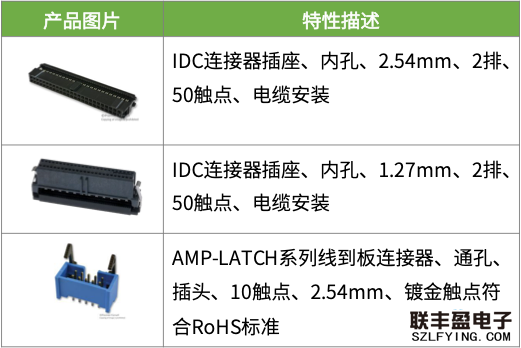

线对板连接器

TE的柔性薄膜连接器产品系列——包括 FFC、FPC和带状连接器——为测试测量设备中的线缆和电路板的连接,提供了灵活、紧凑的解决方案。代表产品包括:

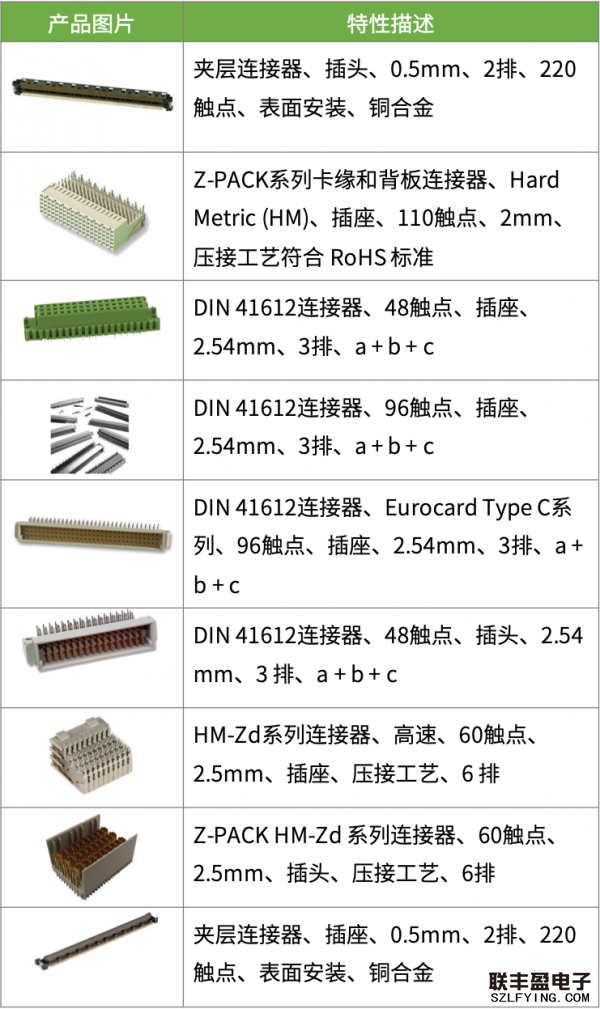

板对板连接器

板到板连接器有利于在两个PCB之间建立高密度的信号连接。TE的板级互连方案可在极为苛刻的应用中提供更高性能,以适应测试测量设备高性能、高速度、高可靠、小型化等设计和应用要求。代表产品包括:

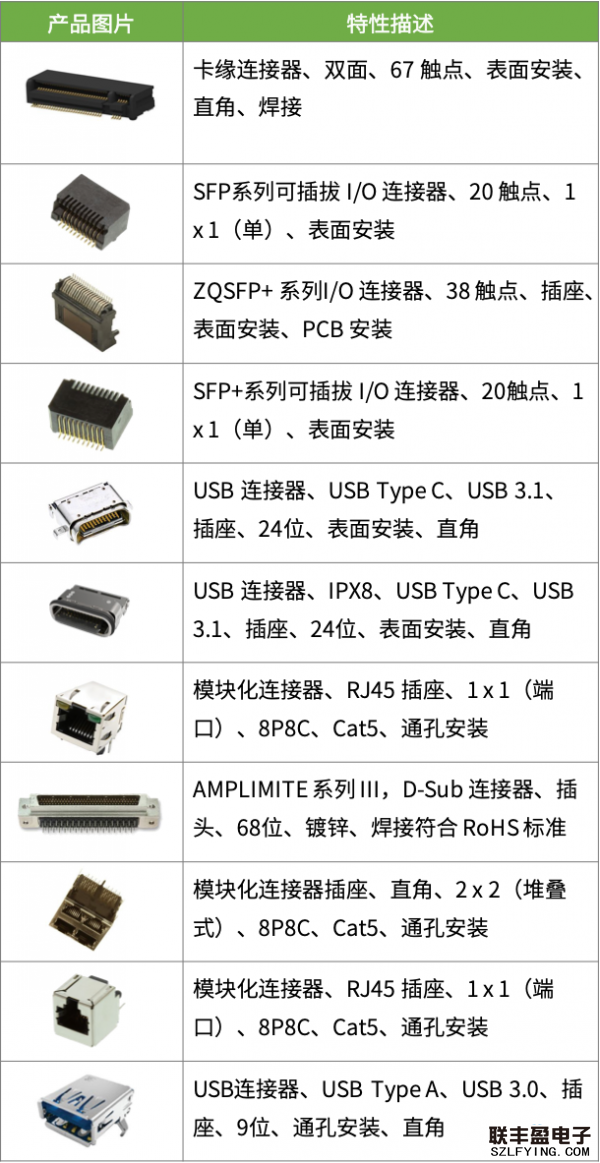

I/O连接器

TE广泛的I/O互连产品既有高速、高密度的I/O可插拔连接器,也有传统的D-Sub和模块化插座连接器,可以满足从高速数据传输到耐用的工业通信等不同市场的需求,让你在应对数据速率和空间尺寸的挑战时游刃有余。代表产品包括:

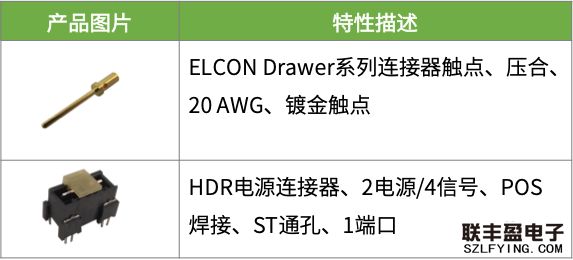

电源连接器

TE的电源连接器通过优化的触点设计,确保可靠的电源连接,可以提供5A至1,000A广泛的产品组合,为设备提供高效的供电和配电解决方案。代表产品包括:

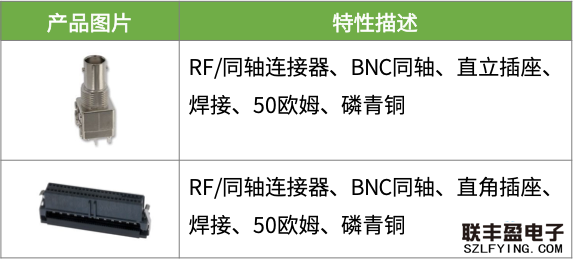

RF连接器

TE的RF连接器在行业中独树一帜,可以为测试测量领域的无线应用提供标准和定制产品组合。代表产品包括:

 总之,越来越多的创新应用,需要先进的测试测量方案的赋能。连接器作为测试测量设备中的重要组件,正确的选型对于确保测试测量性能和功能至关重要。TE针对测试测量推出的全面的产品组合和整体解决方案,可以为应对这一挑战提供高效的解决方案。
